SISTEMA DOPPIA PARETE ISOLATA 25 MM

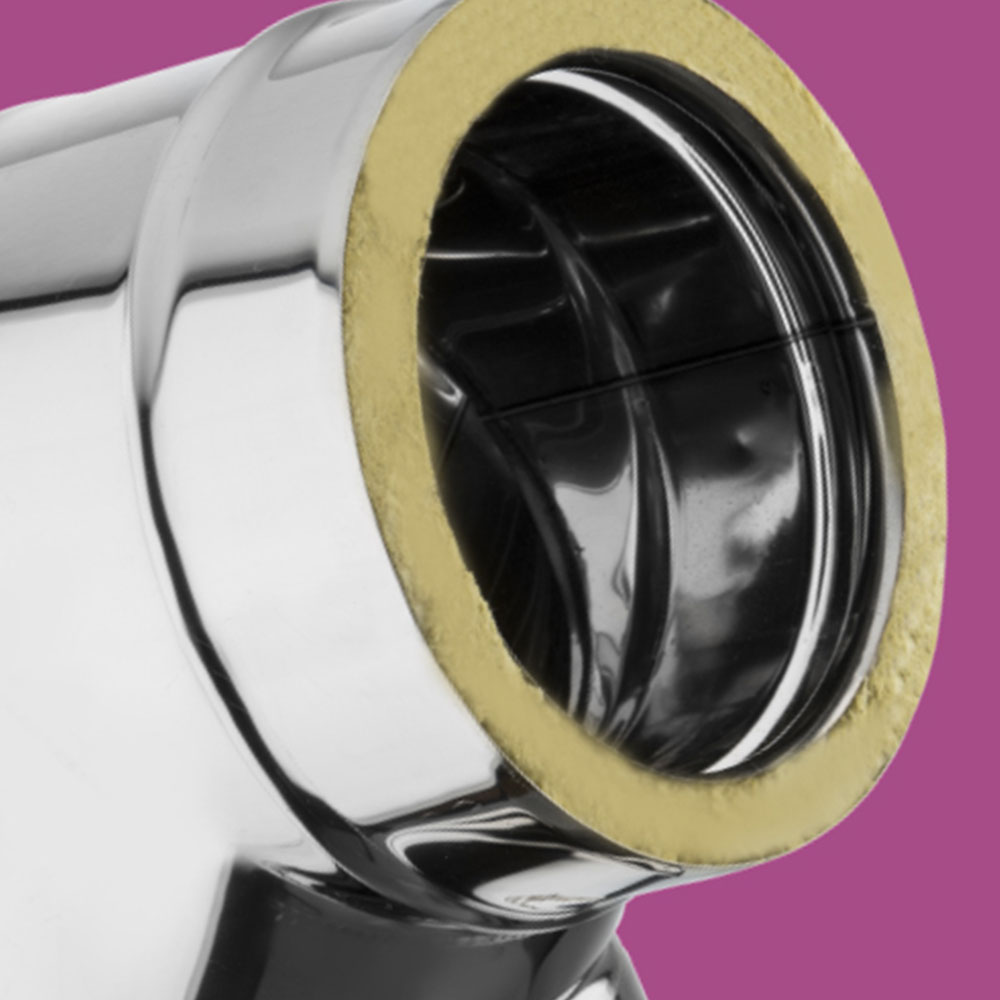

Camino a doppia parete metallica isolato con lana di roccia di spessore 25mm, parete interna in acciaio 1.4404 ( AISI 316 L ) di spessore 0,5mm; di 0,6mm; di 0,8mm; o di 10mm e parete esterna in acciao inox o rame.
Range diametri interni con parete esterna in acciaio 80mm ÷ 900mm.
Range diametri interni con parete esterna in rame 80mm ÷ 500mm.
APPLICAZIONI
Evacuazione fumi umidi e secchi in pressione positiva e depressione, prodotti di ventilazione, vapori, gruppi elettrogeni.
CERTIFICAZIONI
Certificato di Conformità del controllo dei processi produttivi in fabbrica
DESIGNAZIONE CON GUARNIZIONE
Sistema di camino EN 1856-1 : T200 – P1 – W – V2 – L50050 – O(50)
EN 1856-1/09 : Normativa di riferimento
T200 : Classe di temperatura ( 200°C )
P1 : Classe di pressione ( 200Pa )
W : Resistenza alla condensa ( W : umido – D : secco )
V2 : Resistenza alla corrosione ( Si )
L50 : Specifica del materiale utilizzato ( A316L )
050 : Spessore del materiale ( 5/10 )
060 : Spessore del materiale ( 6/10 )
O : Resistenza al fuoco di fuliggine ( G=si – O=no )
(50) : Distanza dal materiale combustibile ( in mm )
DESIGNAZIONE SENZA GUARNIZIONE
Canale da fumo EN 1856-2 : T600 – N1 – D – V2 – L50050 – G(70)
EN 1856-1/09 : Normativa di riferimento
T600 : Classe di temperatura ( 600°C )
N1 : Classe di pressione ( 40Pa )
D : Resistenza alla condensa ( W : umido – D : secco )
V2 : Resistenza alla corrosione ( Si )
L50 : Specifica del materiale utilizzato ( A316L )
050 : Spessore del materiale ( 5/10 )
060 : Spessore del materiale ( 6/10 )
G : Resistenza al fuoco di fuliggine ( G=si – O=no )
(70) : Distanza dal materiale combustibile ( in mm )
